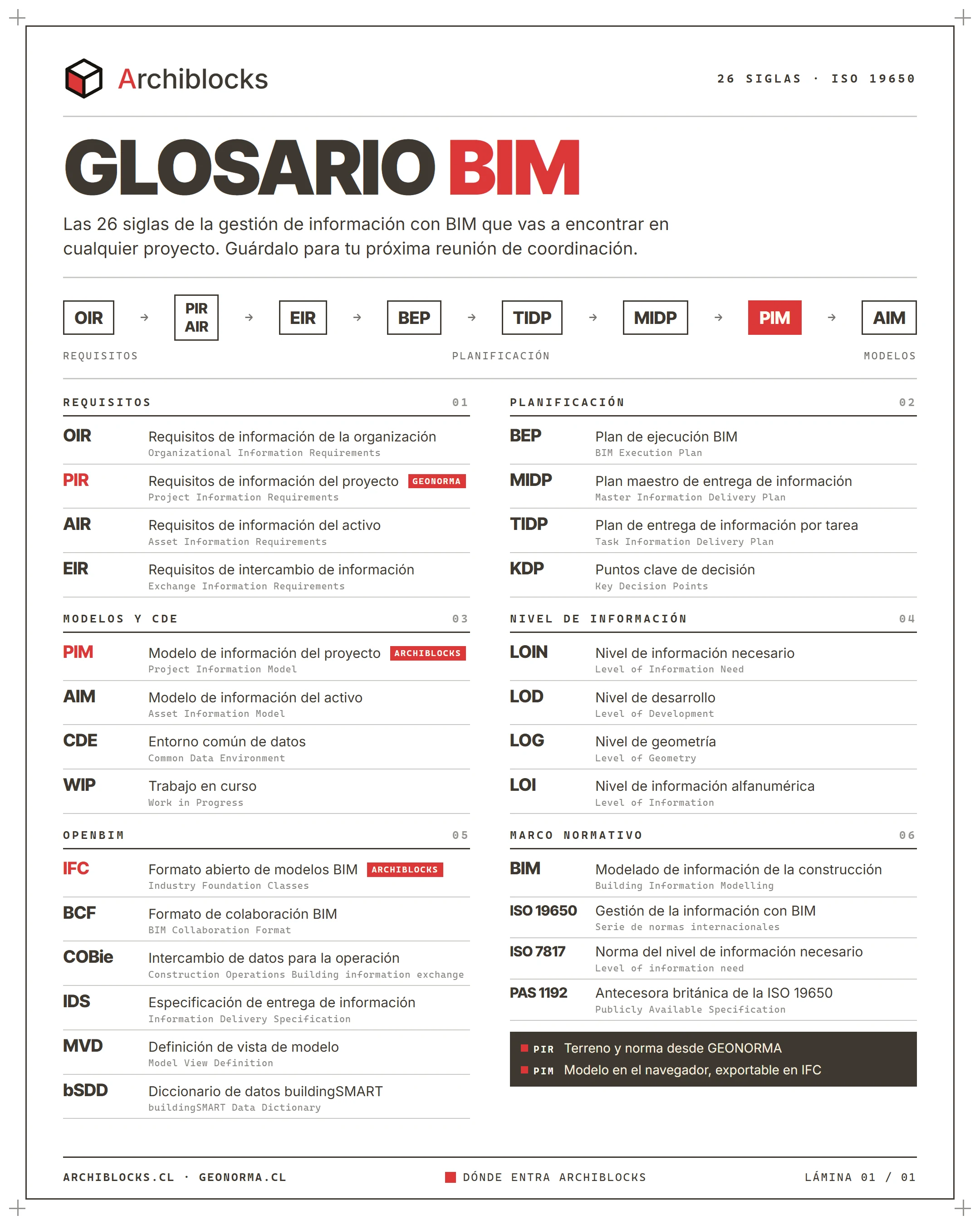

Glosario BIM

La cadena de la información

La ISO 19650 ordena el proyecto como una cadena: primero se definen los requisitos, después se planifica cómo entregarlos y al final se arman los modelos. Cada sigla es un eslabón.

1. OIR
2. →
3. PIR · AIR
4. →
5. EIR
6. →
7. BEP
8. →
9. TIDP
10. →
11. MIDP
12. →
13. PIM
14. →
15. AIM

01Requisitos

Qué información se pide, quién la pide y para qué. Es el punto de partida de toda la cadena.

OIR

Requisitos de información de la organizaciónOrganizational Information RequirementsLa información que el mandante necesita para sus propios objetivos: gestionar su cartera, cumplir la ley, decidir inversiones. De ella salen los PIR y los AIR.

PIR

Requisitos de información del proyectoGEONORMAProject Information RequirementsLo que el mandante necesita saber para tomar decisiones en cada punto clave del proyecto. El terreno y su norma están entre lo primero que hay que responder.

AIR

Requisitos de información del activoAsset Information RequirementsLa información que hará falta para operar y mantener el edificio una vez construido. Define qué tiene que traer el AIM.

EIR

Requisitos de intercambio de informaciónExchange Information RequirementsLo que quien contrata le exige a quien es contratado en cada entrega: qué información, en qué formato, con qué nivel y en qué fecha.

02Planificación

Cómo y cuándo el equipo va a entregar lo que se pidió.

BEP

Plan de ejecución BIMBIM Execution PlanEl documento donde el equipo explica cómo va a cumplir los EIR: responsables, programas, formatos, convenciones de nombres y procedimientos de coordinación.

MIDP

Plan maestro de entrega de informaciónMaster Information Delivery PlanJunta los planes de todos los equipos en un solo calendario: qué se entrega, quién lo entrega y cuándo.

TIDP

Plan de entrega de información por tareaTask Information Delivery PlanEl plan de cada equipo de tarea (arquitectura, estructura, instalaciones): sus entregables y sus fechas. La suma de los TIDP es el MIDP.

KDP

Puntos clave de decisiónKey Decision PointsLos momentos del proyecto en que el mandante decide si sigue, cambia o se detiene, por ejemplo al aprobar el anteproyecto. Ahí es donde se usa la información pedida en los PIR.

03Modelos y CDE

Dónde vive la información y en qué estado está.

PIM

Modelo de información del proyectoARCHIBLOCKSProject Information ModelTodo lo que se produce durante el diseño y la construcción: modelos, planos y documentos. Al terminar la obra, lo que sirve para operar pasa al AIM.

AIM

Modelo de información del activoAsset Information ModelLa información del edificio ya construido, la que se usa para operarlo y mantenerlo durante su vida útil.

CDE

Entorno común de datosCommon Data EnvironmentEl lugar único donde se guarda, revisa, aprueba y comparte la información del proyecto, para que todos trabajen sobre la misma versión.

WIP

Trabajo en cursoWork in ProgressEl estado del CDE en que cada equipo trabaja su información antes de compartirla con los demás. Después vienen compartido, publicado y archivado.

04Nivel de información

Cuánta información hace falta en cada entrega: ni más ni menos.

LOIN

Nivel de información necesarioLevel of Information NeedDefine, para cada entrega, cuánta geometría, cuántos datos y qué documentos se necesitan según el propósito. Evita modelar de más o de menos. Lo regula la ISO 7817.

LOD

Nivel de desarrolloLevel of DevelopmentUna escala (100, 200, 300, 350, 400, 500) que dice cuán desarrollado y confiable está un elemento del modelo. Es anterior al LOIN y se sigue usando mucho.

LOG

Nivel de geometríaLevel of GeometryEl grado de detalle gráfico de un elemento: desde un volumen genérico hasta la pieza con sus dimensiones reales.

LOI

Nivel de información alfanuméricaLevel of InformationLos datos que no se dibujan: materiales, fabricante, resistencia al fuego, costos, códigos de clasificación.

05OpenBIM

Los formatos y estándares abiertos que permiten trabajar con programas distintos.

IFC

Formato abierto de modelos BIMARCHIBLOCKSIndustry Foundation ClassesEl formato abierto (ISO 16739) de buildingSMART para intercambiar modelos BIM entre programas de distintos fabricantes, sin depender de ninguno.

BCF

Formato de colaboración BIMBIM Collaboration FormatUn formato abierto para anotar problemas sobre un modelo (con su vista, una captura y los elementos involucrados) y comunicarlos sin mandar el modelo completo.

COBie

Intercambio de datos para la operaciónConstruction Operations Building information exchangeUn formato, en planilla o en IFC, para entregarle al mandante la información de espacios y equipos que necesita para la operación y la mantención.

IDS

Especificación de entrega de informaciónInformation Delivery SpecificationUn estándar de buildingSMART para escribir, en un archivo que un programa puede leer, qué información debe traer un modelo IFC. Permite revisar las entregas de forma automática.

MVD

Definición de vista de modeloModel View DefinitionUn subconjunto del esquema IFC pensado para un intercambio concreto, por ejemplo la coordinación entre disciplinas.

bSDD

Diccionario de datos buildingSMARTbuildingSMART Data DictionaryUn diccionario en línea de clasificaciones y propiedades, para que todos los equipos usen los mismos nombres y las mismas definiciones.

06Marco normativo

Las normas que ordenan todo lo anterior.

BIM

Modelado de información de la construcciónBuilding Information ModellingLa forma de trabajar en que la información de un edificio se crea y se gestiona alrededor de un modelo, durante todo su ciclo de vida: diseño, obra y operación.

ISO 19650

Gestión de la información con BIMSerie de normas internacionalesLa serie de normas internacionales que ordena cómo se pide, produce, entrega y protege la información de un proyecto con BIM. De ella salen casi todas las siglas de este glosario.

ISO 7817

Norma del nivel de información necesarioLevel of information needLa norma que fija los conceptos y principios del LOIN: cómo especificar la geometría, los datos y la documentación que necesita cada entrega.

PAS 1192

Antecesora británica de la ISO 19650Publicly Available SpecificationLa serie de especificaciones del Reino Unido en que se basó la ISO 19650. Muchos documentos y plantillas todavía la citan.

¿Y dónde entra Archiblocks?

Guárdalo para tu próxima entrega y compártelo con tu compañero de taller.
